概述
XY-BGL0738HKA是一款集GPS L1\L2 北斗 B1\B2\B3 GLONASS L1\L2双频航空天线，可广泛应用于航空、海洋等场合。该天线采用多馈点设计，内置低噪声放大模块，体积小巧，重量轻。
1天线特性
频率范围 （Frequency Range）1558~1615MHz 1198~1278MHz
输入阻抗 （Impedance）50Ohm
极化方式 (Polarization)右旋圆极化 (RHCP)
天线轴比 (Axial Ratio)<3dB
水平面覆盖角度 (Elevation Coverage)360°
输出驻波 (VSWR)≤2
天线单元增益 （Gain of Antenna）4dBi
2低噪声放大器指标
低噪放增益 (LNA Gain)36dB±2dB
噪声系数 （Noise Figure）≤2.0dB
输出驻波 (VSWR)≤1.5
输入驻波 （VSWR）≤1.5
增益平坦度 (Gain Flatness)±1dB
输出P1dB压缩点（Pout at 1dB Gain
Compression Point)≥0dBm
工作电压 (LNA Drain Voltage)3-15VDC
工作电流 (LNA Current Consumption)≤40mA
差分传输延迟（delay）<5ns
3结构特性
体积 (Dimension)89 *35

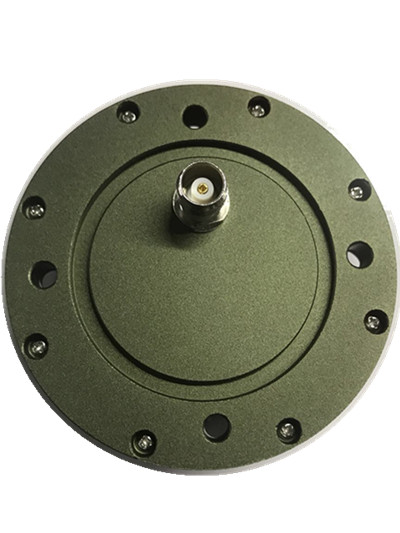

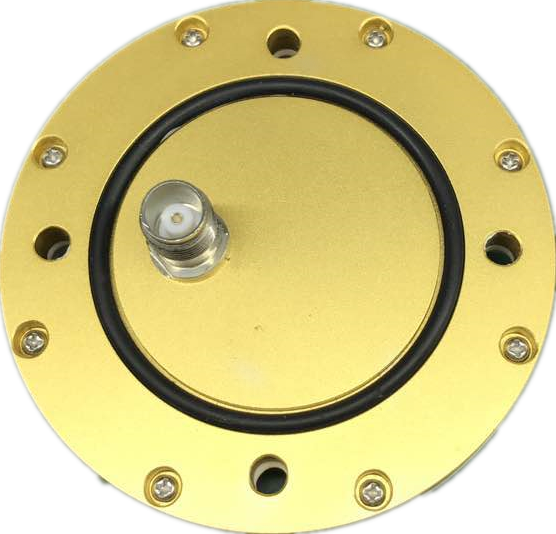

射频输出接头(RF output Connector）TNC 阴头
安装方式（Mounting Method）螺丝安装
防水等级（Waterproof Grade）IP67
防震等级(Shockproof Grade)IK08
4工作环境
工作温度 （Operating Temp.）-40℃～+85℃
存储温度 (Storage Temp.)-40℃～+85℃
